Türkçe ve İngilizce Arayüzüyle Windows 10 ve Üstünde Bağımsız Masaüstü Program Olarak Çalışır.
Microsoft Visual Studio, C# ve .NET Framework Kullanılarak Geliştirilmiştir. 650.000 den Fazla Kaynak Kod satırından oluşmaktadır(Kütüphaneler hariç).
Microsoft WPF ile 3 Boyutlu Görüntüleme Kullanılmıştır.
Model Oluşturma 3 Boyutlu Ortamda Gerçekleşir.
Oluşturulan Model Diske Kaydedilebilir Ve Sonradan Açılabilir.
Hızlı Model Oluşturma Araçlarıyla Çok Hızlı Oluşturulur.
Bütün Prefabrik Elemanların Kesit Ve Profil Boyutları Bir Kez Tanımlandıktan Sonra Program Tarafından Kaydedilir de Bu Kalıp Dosyaları Import/Export Edilebilir.
Oluşturulan Model OBJ formatında Export Edilebilir.
Fiziki Modelden 3D PDF ve 3D DWG üretilebilir.
Paftalama menüsünden otomatik bina plan, kesit ve görünüşler oluşturulabilir.
3 Boyutlu Doğrusal Statik ve Dinamik Analiz(Modal Tepki Spektrum Analizi) Yapar. (Her Düğüm Noktası İçin 6 Serbestlik Derecesi İle)
Bütün Yük Durumları(Zati, Hareketli, Deprem, Rüzgar, Vinç, Yatay Zemin İtkisi) Program Tarafından Otomatik Olarak Hesaplanıp Sisteme Uygulanır.
3 Boyutlu Olarak Matris Deplasmanlar Yöntemini, Sonlu Elemanlar(FEM), Kullanır.
Modal Tepki Spektrum Analizi Yöntemini Kullanır(Mod Birleştirme, Tam Karesel Birleştirme(CQC)).
Yük Tabanlı Ritz vektörleri(Load Dependent Ritz Vectors) kullanılır.
Mod Birleştirme ile Eşdeğer Deprem Yükünü Karşılaştırır.
Mod Şekilleri 3 Boyutlu Gösterilir.
İkinci Mertebe Momentlerini Hesaba Katar.(P - Delta).
Analiz Sonuçları Grafik Olarak 3 Boyutlu Ekranda Görüntülenir.
Deprem Yüklemeleri için Eleman İç Kuvvetleri Grafik Olarak 3 Boyutlu Ekranda Gösterilir.
Deprem Yüklemeleri için Yapı Düğüm Deformasyon Davranışı 3 Boyutlu Olarak Görüntülenir.
Kat Rijitlik ve Kütle Merkezleri Hesaplanır ve 3 Boyutlu olarak Gösterilir.
Burulma Momenti Deprem Hesabına Eklenir.
Kullanıcı, Elemanlara ve Düğüm noktalarına(joint) ek yüklemeler tanımlayabilir.
Döşemeler ve Perdeler, Shell(4 düğüm noktalı kabuk eleman, 6 Serbestlik Dereceli) Sonlu elemanlar ile modellenir.

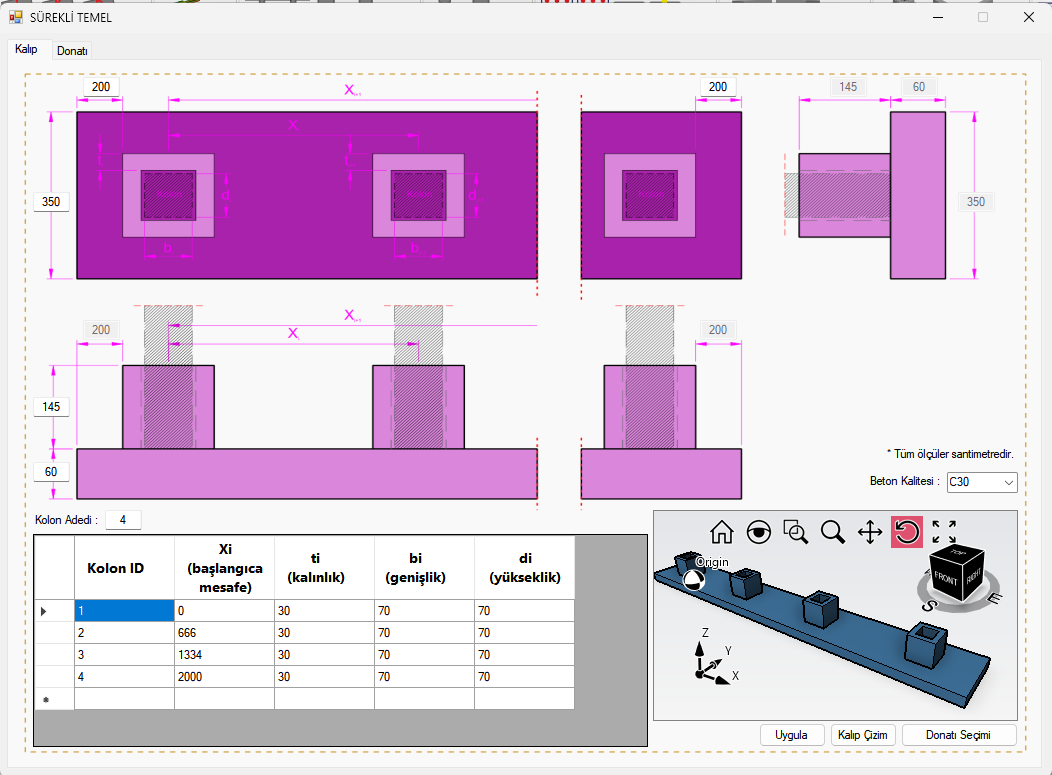

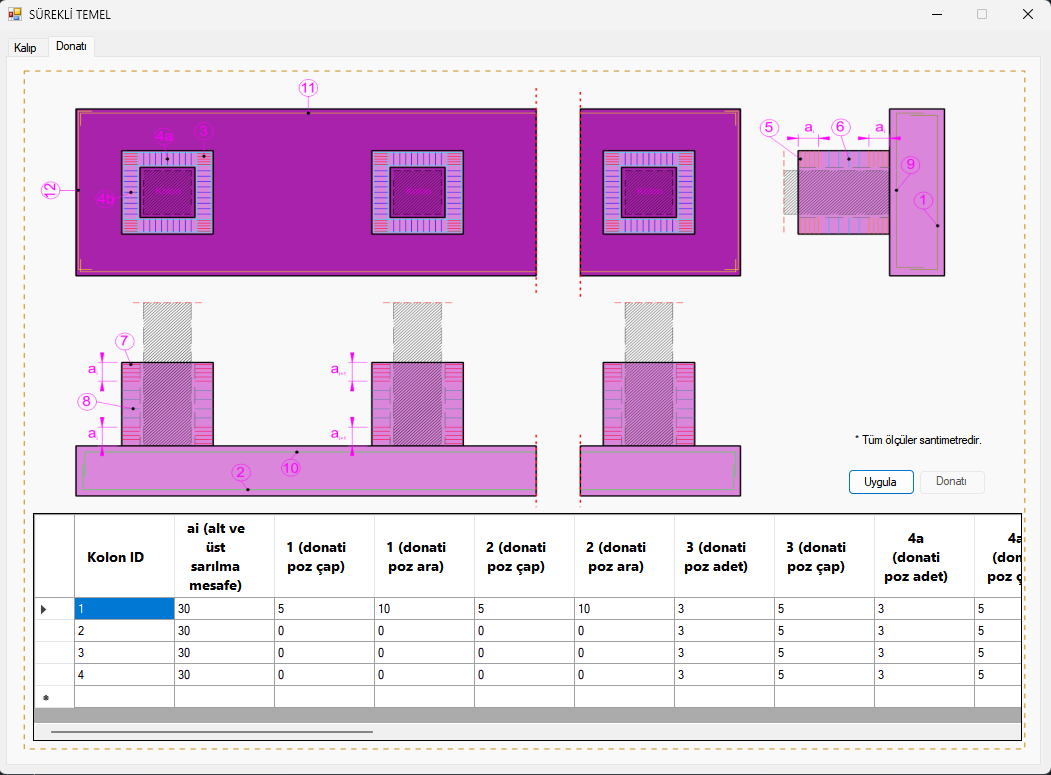

Duvar/Perde altı Temeli, Sürekli Temel, Mat Temel Ekleyebilme.
TS 500, TS 3233, TS 498, TS 9967 ve Deprem Yönetmeliği 2018’e Göre Analiz ve Tasarım Yapar.
Betonarme ve Öngermeli Tasarım Yapar.Bütün Prefabrike Elemanların Boyları, Bağlantıları Gözönüne Alınarak Hesaplanır.
Öngermeli/Öngermesiz Aşık, Makas, Oluk, TTPlak, Boşluklu Döşeme, T, Ters T, L, I Kirişler, Sundurma ve Betonarme Kolon, Temel ve Soketlerin Analiz ve Tasarımı Yapılır.
Arakat Kiriş - Kolon Bağlantıları, Mafsallı(MFB1) veya Rijit(MAB2, MAB3 ve MAB4) Olarak Tanımlanabilir. MAB2 de projenin performans analizi ve halat raporları için SAMYAP ile beraber çalışılır.
Değişik Kottaki Makaslar Eklenebilir.
Sundurmalı Yapılar Çözülür.
Kolon Burkulma Hesapları Yapılır.
Makas Üst Başlık Hesapları Yapılır.
Makas Devrilme Hesabı Yapılır.
Güçlü Kolon - Zayıf Kiriş hesabına göre otomatik donatı arttırır. Kuşatılmış-Kuşatılmamış hesabını yapar.
Yüksek Soket Tanımlanabilir.
Değişik Temel Kotundaki Yapılar Çözülür.
Mimari olarak Parapet, Betonarme Panel, BIMS Duvar ve Sandviç Panel Eklenebilir.
Çok Katlı (veya Tek Katlı), Kısmi veya Tam Ara Katlı, Vinçli (Tek veya Çok, Değişik Veya Aynı Hollerde), Prefabrik Betonarme Yapılar Çözülür.
Kısa Konsol, İnceltilmiş Uç, Özel Teçhizat Hesapları Yapılır
Kolon, Soket ve Kısmi Öngermeli/Öngermesiz Oluk, Makas, Aşık, TTPlak,
Ters T, L ve I Kiriş Analiz ve Tasarımı Yapar.
Çatı Aplikasyon Planı
Kolon Aplikasyon Planı
Kat Aplikasyon Planları
Temel Aplikasyon Planı
Öngermeli/Öngermesiz Aşık İmalat Çizimi
Öngermeli/Öngermesiz Makas İmalat Çizimi
Öngermeli/Öngermesiz TTPlak İmalat Çizimi
Öngermeli/Öngermesiz I Kiriş İmalat Çizimi
Öngermeli/Öngermesiz Oluk İmalat Çizimi
Öngermeli/Öngermesiz Kiriş (Ters T ve T, L) İmalat Çizimi
Öngermeli/Öngermesiz Sundurma I Kiriş İmalat Çizimi

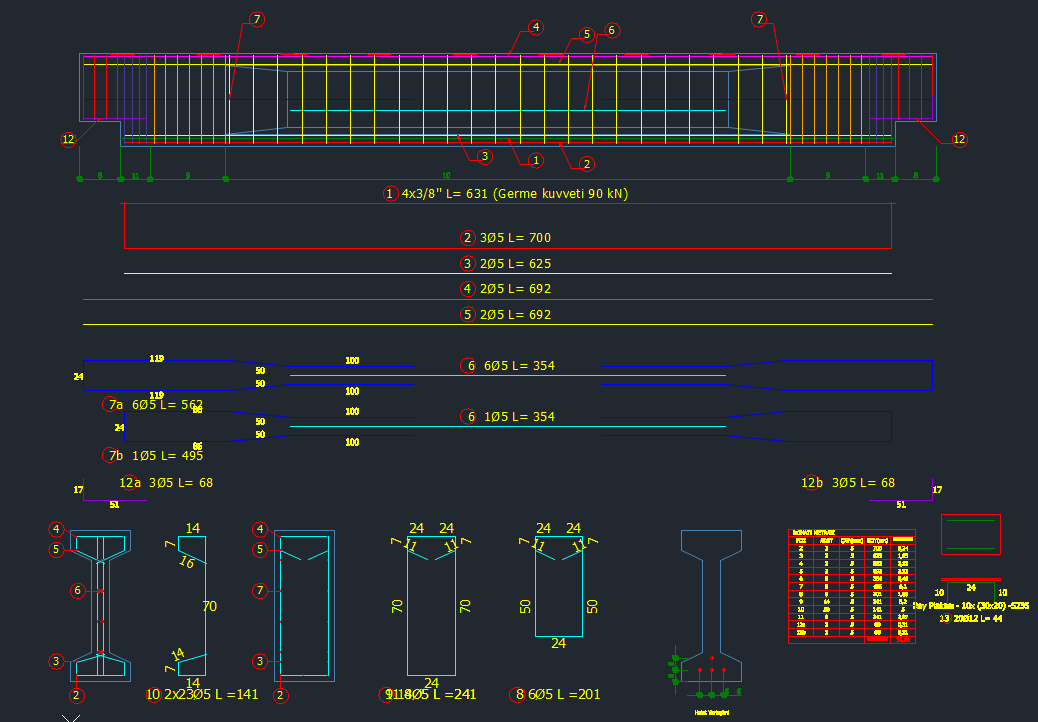

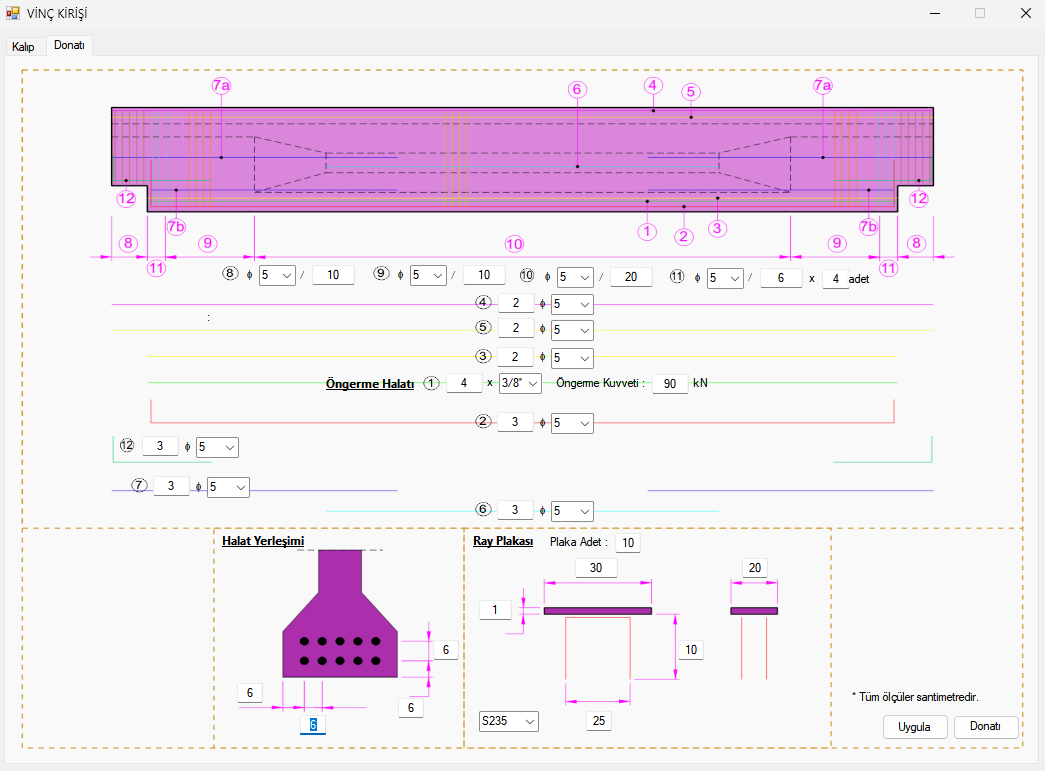

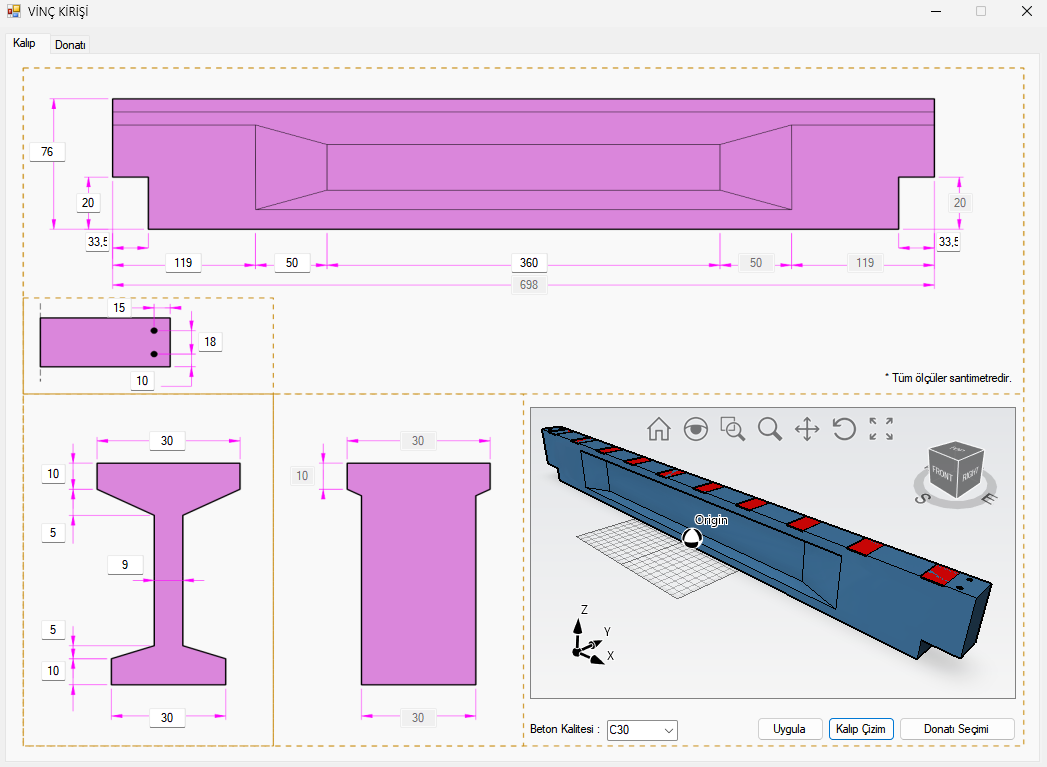

Öngermeli/Öngermesiz Vinç I Kiriş İmalat Çizimi

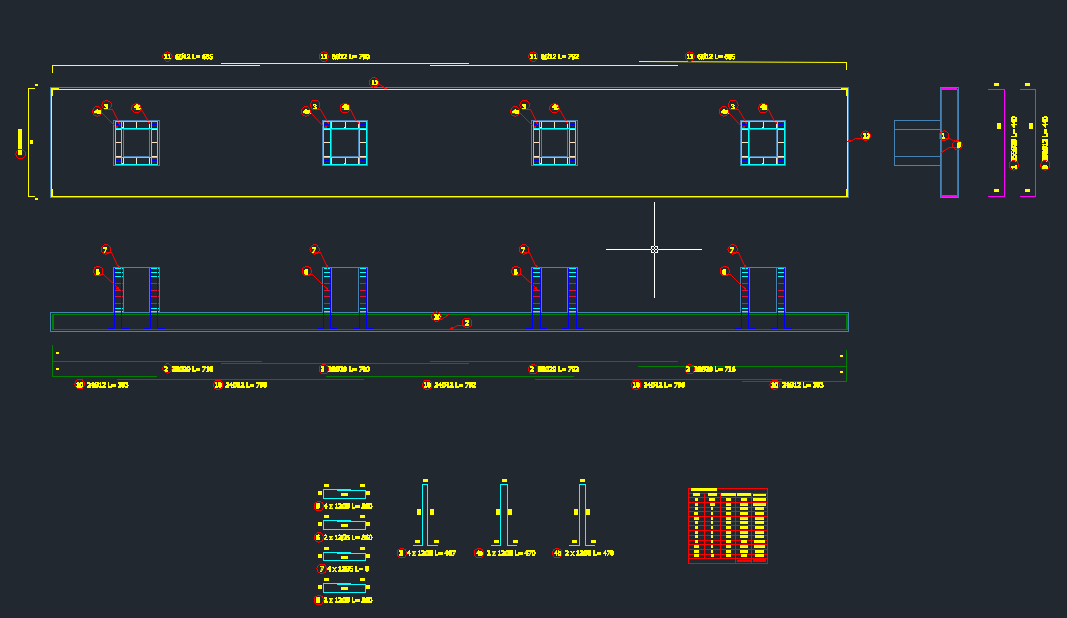

Kolon Detay Çizimi, Temel ve Soket İmalat Çizimi
Kısa Konsol, İnceltilmiş Uç, Özel Teçhizat Detay Çizimi
Otomatik Kesit Her Aks İçin ( X ve Y Yönünde) Çizilir
Bütün Çizimler AutoCAD DXF veya DWG formatında Üretilir.
Aşık, Makas, Oluk, I Kiriş, Dikdörtgen Kiriş, L Kiriş, TT Kiriş , TTPLAK, Tekil Temel ve Kirişli / Kirişsiz Şerit Temel , Mat Temel İmalat çizimleri tamamlanmıştır ve düzenleme nerdeyse gerekmemektedir.
Programın plan ve görünüş, bina kesit çizimlerinin manuel olarak düzenlenmesi gerekmektedir. Bu konudaki çalışmalarımız devam etmektedir.

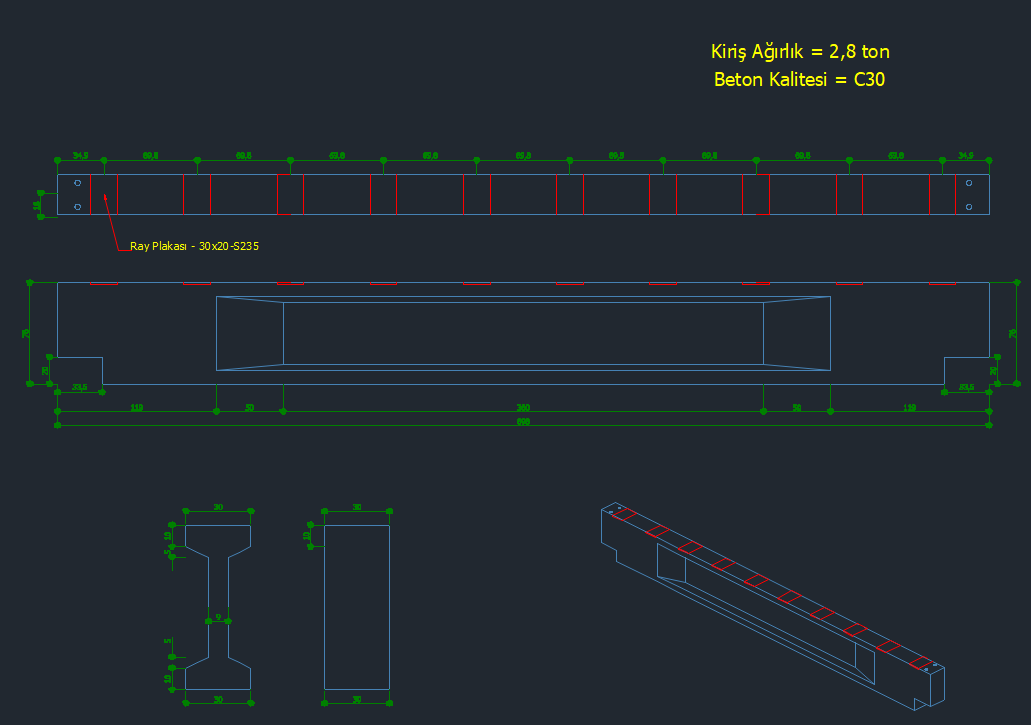

VİNÇ KİRİŞ İMALAT ÇİZİMİ
